KIT 2 FONCTIONS RS232 ET ÉCRAN EXTRA-PLAT
Les deux boutons permettent d'effectuer différentes fonctions, offrant une interface utilisateur intuitive.
L'écran affiche des informations utiles pour une gestion efficace des équipements. Le module RS232 assure une communication fiable avec les appareils connectés.
L'ensemble est conçu pour une installation facile. Ce kit est idéal pour des applications nécessitant un contrôle pratique et informatif.
Attention, ce produit est préparé en atelier, en cas de rupture de stock un délai de 72h est à prévoir.
Principe du PAD-W022
Ce kit à 2 fonctions est conçu pour contrôler des projecteurs et des écrans électriques.
Il comprend un clavier extra plat à deux boutons, pouvant être fixé au mur ou sur une table, ainsi qu'un module PM-PRS qui distribue les codes RS232 aux équipements à contrôler.
Plusieurs commandes peuvent être regroupées sur un seul bouton, permettant à une simple fonction on/off de se transformer en un véritable scénario intégrant la gestion de la lumière, des volets et des alimentations.
Le kit inclut également un câble d’alimentation et un câble RS232. Grâce à un splitter RS232, un même récepteur peut gérer plusieurs équipements identiques à proximité, chaque commande ayant ses propres paramètres pour éviter les conflits.
Contenu du PAD-W022

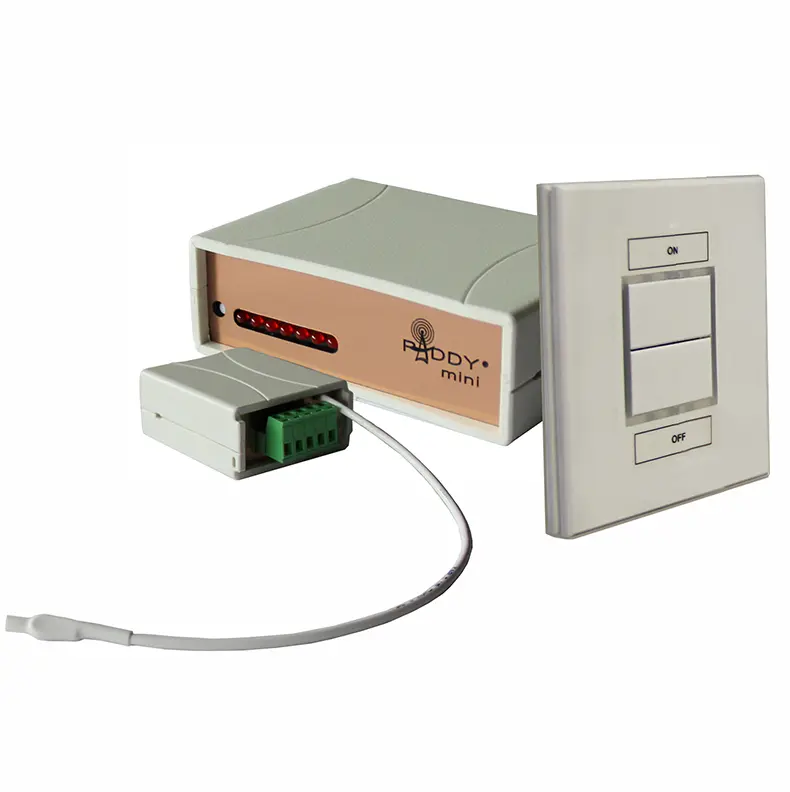

Le kit comprend un clavier PM-W2 à deux boutons ultra fin, un module RS232, un cordon RS232 et un module pour écran électrique.
Données techniques
Le module récepteur RS232 fonctionne à une vitesse de 2400 à 115200 bps.
Il offre une parité configurable, gère 7 ou 8 bits de données, ainsi que 1 ou 2 stop bits. Le module dispose de 32 pas de programme et intègre des fonctionnalités telles que macro, pause et répétition.
Il est équipé d'un relais NO/NF de 230V et 5A, avec cinq modes de relais : on, off, bascule, timer et poussoir. La fréquence radio est de 868 MHz et il comprend un connecteur pour antenne externe. L'alimentation de 230V est intégrée, et les dimensions du module sont de 95 × 73 × 28 mm.
Pour ce qui est du module récepteur pour écran électrique, il est équipé de deux relais de 230V, pouvant supporter jusqu'à 1000 VA. Il offre des fonctions préprogrammées pour la montée, l'arrêt et la descente.
Il propose un mode direct (simple pression) ainsi qu'un mode jalousie (pression continue). La fréquence radio est de 868 MHz, et il dispose de connecteurs à ressort N L / N L1 L2.
Un connecteur pour antenne externe est également inclus. L'alimentation est intégrée en 230V, et les dimensions du module sont de 55 × 52 × 28 mm.
